Tutos de montage de l'abri
▶ Mise en place des rails

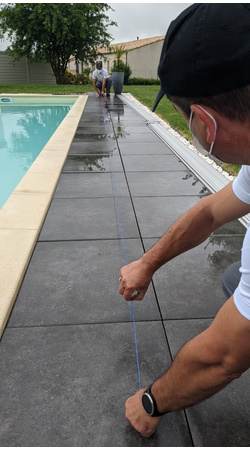

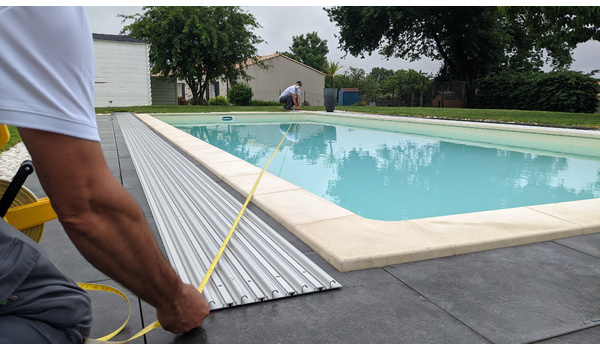

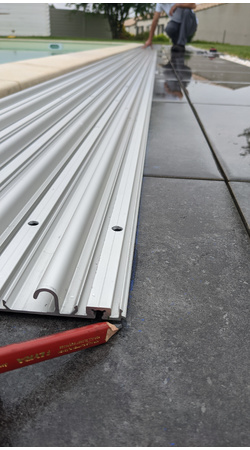

A l’aide d’un cordex tracer parallèlement les deux extérieurs de rails du grand module. Contrôler que le traçage forme un rectangle parfait (équerre ou laser).
Attention : Avant de fixer vos rails sur le sol, vous terminerez en confirmant les diagonales.

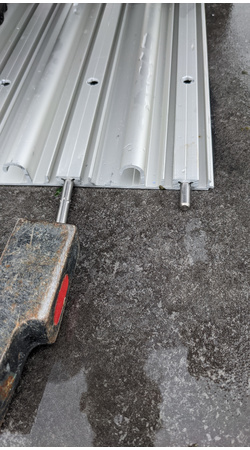

▶ Mise en place des éclisses

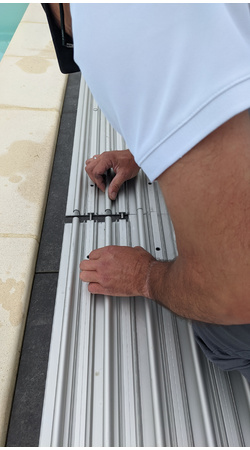

Les rails seront assemblés entre eux à l’aide des éclisses fournies.

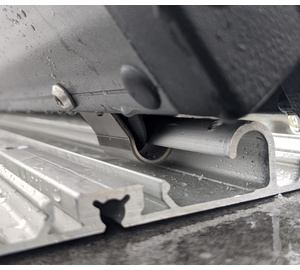

▶ Mise en place d'un module
De manière simultanée, enfiler les modules par l’extrémité du rail en exerçant une pression vers l’intérieur sur chacun d’entre eux afin de pouvoir les mettre en place, et vérifier que le système anti soulèvement et la roulette sont bien positionnés.
ATTENTION :
- Si vous ne disposez pas de suffisamment de recul à l’arrière pour enfiler vos modules, n’installez pas la totalité de vos rails afin de pouvoir mettre en place les modules.
- Concernant le sens des modules, les joints d’étanchéité caoutchouc présents sur l’arceau doivent se trouver vers le grand module.

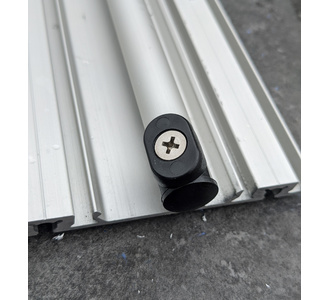

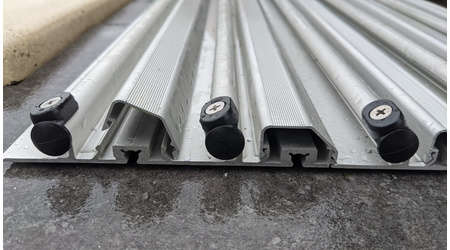

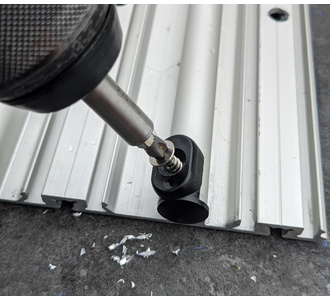

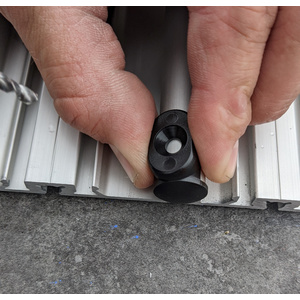

▶ Mise en place des butées de rails
Les butées sont positionnées aux extrémités de chaque chemin de roulement pour éviter que les modules ne sortent du rail.

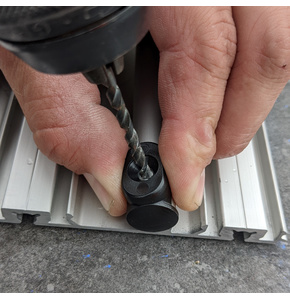

Le matériel utilisé pour installer les butées est une perceuse à pile ou électrique avec foret métal ø 3.5.

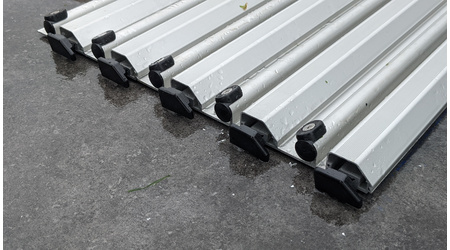

▶ Mise en place des capots et embouts de finition
Installer les capots de finitions sur toute la longueur du rail (Attention à son sens : le pan coupé des capots vers l’extérieur).

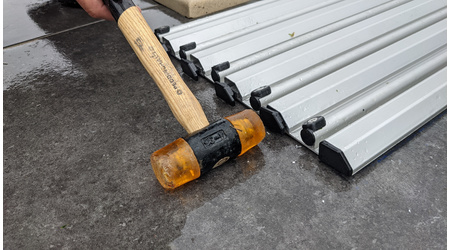

Aux extrémités, mettre en place les obturateurs à l’aide d’un maillet.

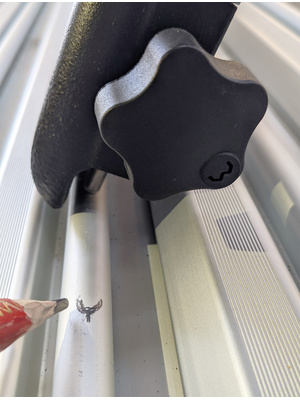

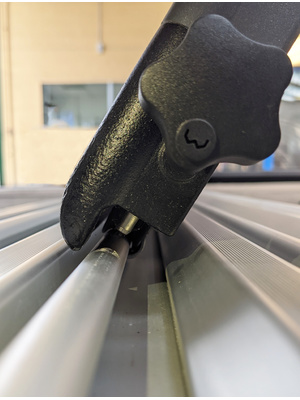

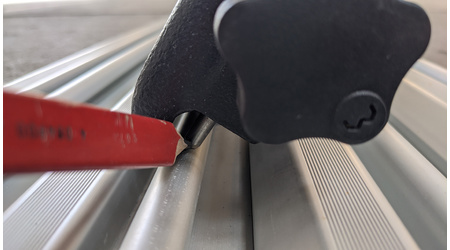

▶ Traçage des verrous de modules
1. Visser les molettes à clé d’un filetage Ø 6 sur les tiges en bas de vos modules (à l’exception du petit module qui est déjà équipé d’une molette simple).
2. Mettre en place l’abri sur votre bassin en position finale, piscine sécurisée.

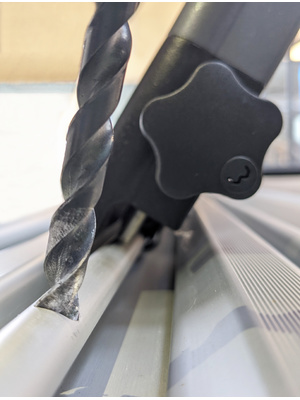

3. Repérer et percer Percer à l’aide d’un foret métal Ø 7.

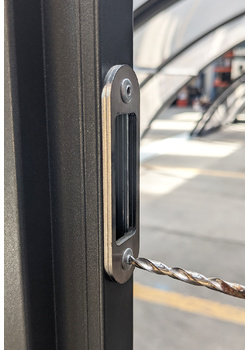

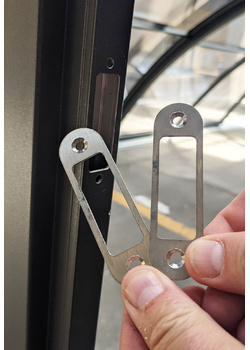

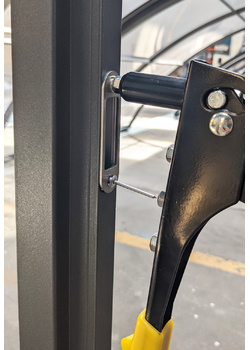

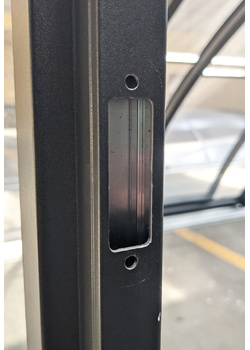

▶ Platines de la serrure de la porte OF
▶ Insertion des joints de vitrage
